干式变压器的阻抗电压是什么意思，低压短路电流怎么计算你知道吗？

在电力系统中，变压器在整个电力的输送过程中起着核心和决定性的作用，很多的开关设备，继保整定，电缆选用等等，都是围绕着变压器的规格来进行的。

为了举例方便，我们这里选用干式变压器作为例子。

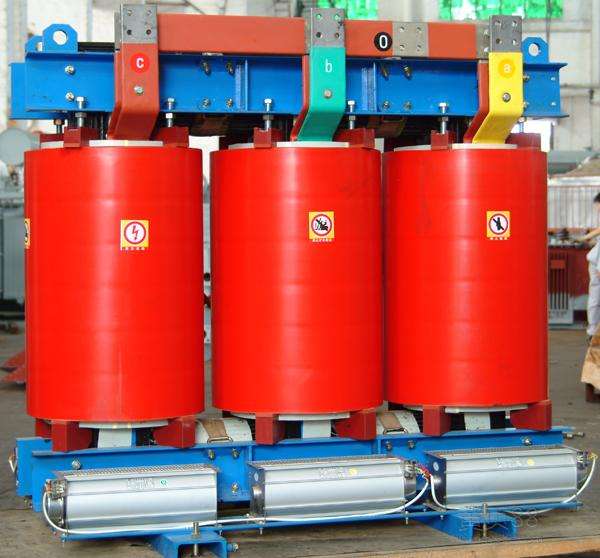

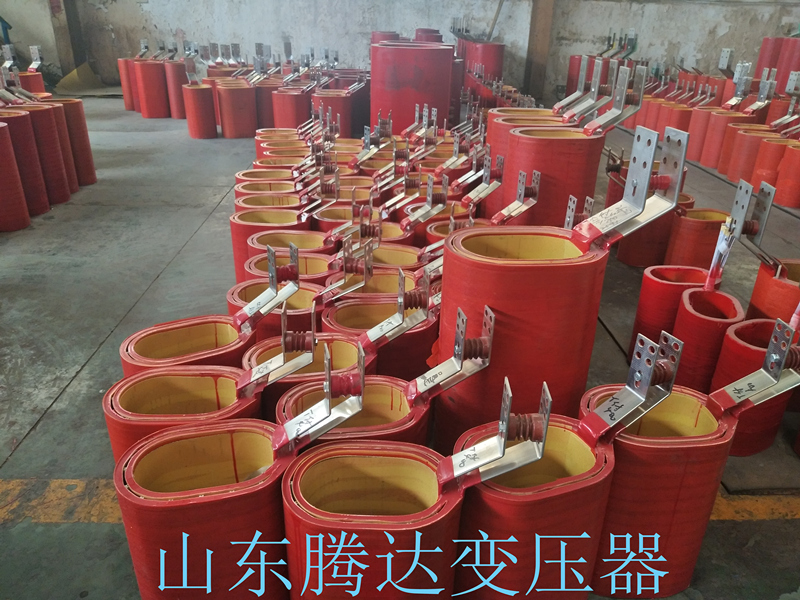

干式变压器

这就是一台普通的干式变压器，可以看到，它的高压侧是采用首尾连接后接出三条线的三角形连接。

一般的干式变压器都是这样表达的：比如：SCB12 630/10

那么这个英文字母组合是什么意思呢？具体如下表：

变压器型号说明

怎么样，上面的解释你就能知道SCB12 630/10是什么意思了吧？这就是电力的行话，你要是不知道这些行话，那你是不可能成为电力领域专家的。

当然，我们今天要讲的是更深一步，那就是在采购变压器的时候，技术参数里有一个阻抗电压，很多人施工的时候都觉得用不到，那，究竟是什么意思呢？

具体的参数如下表：

变压器的阻抗电压

在上表中，我们看到630kVA及以下的变压器，阻抗电压为4%，800kVA及以上的变压器，阻抗电压为6%！

那么，什么是阻抗电压呢?

阻抗电压：是指在二次侧直接别时，在一次侧施加额定频率的低电压，当二次侧流过额定电流时，一次侧的加压值，通用百分数形式表示，如Uz%。由此定义可推导得出短路电压的百分数等于短路阻抗的百分数，所以短路电压一般称为阻抗电压。

那这个阻抗电压是怎么出来的，比如，上图中的630kVA的变压器，这个4%怎么计算，有什么用？

将变压器二次侧短路，在一次侧逐渐施加电压，当二次绕阻通过额定电流时，一次绕阻施加的电压Uz与额定电压Un之比的百分数，即：Uz%=Uz/Un×100%。

比如上面的变压器，以630kVA为例子，额定电流In=630÷1.732÷0.41=887.17A，

那么他的阻抗电压就是把低压侧短路，然后在高压侧施加电压，当低压侧达到887.17A时，一次绕组施加的电压Uz与额定电压Un的比值。带入公式

4%=Uz/10，所以，Uz=0.04*10=0.4kV=400V, 故Uz=400V，而6%的为600V。

不知道讲明白了没，欢迎一起探讨。。。
