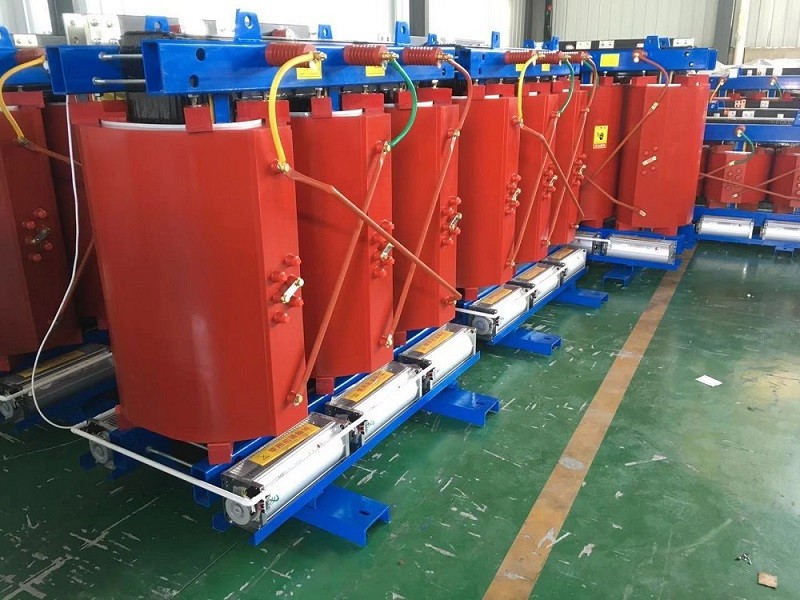

干式变压器的组成部件有哪些

简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器.

在结构上可分为两种类型:

(1)固体绝缘包封绕组

(2)不包封绕组

干式变压器结构特点:

1.铁芯

采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.

2.绕组

有以下几种:(1)缠绕式 (2)环氧树脂加石应砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式

(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)

3.高压绕组

一般采用多层圆筒式或多层分段式结构

4.低压绕组

一般采用层式或箔式结构

干式变压器形式:

1.开启式.是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式.

2.封闭式.器身处在封闭的外壳内,与大气不直接接触.(由于密封.散热条件差.主要用于矿用它属于是防爆型的)

3.浇注式.用环氧树脂或其它树脂浇注作为主绝缘,它结构简单.体积小.适用于较小容量的变压器.
